車中泊用読書灯

ＡＣ１００Ｖ仕様の白熱灯クリップライトを改造して車内で使えるようにしました。

白熱灯を壊してねじ込み部分を基板に半田付けします。

先端をプラス極にして配線します。

もう１枚の基板にＬＥＤを半田付けし、逆接防止用ダイオード、保護用ダイオードを付けます。

２枚の基板の間に定電流ダイオード、抵抗をつけます。

超高輝度白色ＬＥＤを２０個使用しました。

シガーライタープラグを接続しました。

手元スイッチは元々付いていた物です。

このように何処にでもクリップで挟んで取り付けられます。

角度も自由自在に変えられます。

車には、いたるところに挟めて取り付けられる場所があります。

かなり明るいです。

とても直視できません。

読書してても目が疲れにくいです。

ＬＥＤなのでバッテリーも消費せずエンジンをかけず長時間使用してもバッテリー上がりの心配は有りません。

使用状態。

点灯しています。（但し、昼間）

部品は左から

1.放熱基板付３Ｗウォームホワイトパワー

ＬＥＤ

2.スイッチング方式定電流ハイパワーＬＥＤドライバーモジュール

3.レンズホルダー

4.４５度レンズ

5.白熱球Ｅ１７口金

6.アルミ板ｔ２×２枚

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　7.スペーサ×４

アルミ板ｔ２を加工します。

白熱球のガラス部分を壊し、＋と－極よりリード線を接続します。

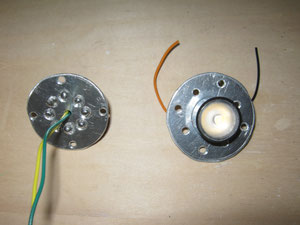

アルミ板に８か所皿モミ穴加工し白熱球に半だ付けし固定しました。

ＬＥＤにリード線を半だ付けしてレンズホルダーで固定しました。

ＬＥＤドライバーモジュールをホットボンドで接着して、配線を半だ付けして接続しました。

六角ネジカラーも４個取り付けました。

Ｍ３×１５㎜

組み立てました。

完成です。

正面から見た図。

かなり明るいです。

照明の色は電球色です。
