玉転立体木
２０２４年１１月１７日
孫の誕生日のプレゼントにキュブロのビー玉転がし木製ブロック立体パズルをと考えていたんですが、円安もありスイスからの輸入品となると渋沢さんが五人ぐらい必要になるので諦めました。
その代わり日本の商社が中国で作らせたものが９６ピースで渋沢さん一人ちょっとで済むのでこれにしました。
キュボロは５×５×５ｃｍの木の立方体ですが購入したのは４ｃｍの立方体を基本に４×８，４×１２，２×８，２×１２，２×１６などのバリエーションがあります。
すべての材に加工がしてあります。
キュボロ等の単一サイズの物は高さを確保するための無加工の立方体の物が半分近くあります。
玉を転がすためにはスタート位置の高さを確保するためにだけ必要とするものがいります。
従ってキュボロの安めの物は細工したブロックの数が少ないにもかかわらず高価でバリエーションが少ないです。（材質は多分ブナだと思います）
プレゼント用の物も高さを稼ぐためのブロックがあればもっとバリエーションが可能と考え木のブロックを探しましたらありました。
ＤＡＩＳＯに６ｃｍの立方体の木のブロックが売っていました。
（ホームセンターにもありますが高いです）
プレゼントの物にも４ｃｍ×３個＝６ｃｍ×２個で使えます。（キュブロの５ｃｍには合いません）
高さを稼ぐ為だけではもったいないのでキュブロみたいな経路を加工したブロックにしようと思いました。
ＳＥＲＩＡにもありましたが６ｃｍで杉の無垢の材で節もあり変形していて物はあまりよくありません。
ＤＡＩＳＯの物は桐の集成材で精度も割とよく加工しやすく節もありません。
ＤＡＩＳＯを回って数をそろえようと思ったのですが中々数が集まらずＳＥＲＩＡにも行って数を揃えたのですが節がある物やひび、変形がある物は無加工として高さを稼ぐ為だけに使用するつもりです。
（後日ＤＡＩＳＯで数を揃えられました。）
これからキュブロもどきの物をＤＡＩＳＯの部材中心で作ろうと思います。
ＤＡＩＳＯの６ｃｍの立方体の木のブロックです。
桐の集成材でできています。
加工のための治具を作りました。
有り合わせの材で作りました。
工具は電池ドリル、木工ドリル刃２２ｍｍ、
紙やすり、ドリル用ヤスリ、彫刻刀、カッターなどです。
加工のために２つのブロックを両面テープで接着し中央に３ｍｍぐらいの穴をあけました。
クランプで挟み、治具にセットし、木工ドリルで穴をあけます。
この様に加工した後、２つに分けます。
紙やすりで角を取り除いて仕上げました。
一つのブロックパターンが完成しました。
こんな感じで色々なパターンのブロックを作っていきます。
２０２４年１１月３０日
真っすぐ穴あけをしようと気を付けてやっているんですが、真っすぐ穴が開かないことがあるのでボール盤を買いたいのですが置き場所に困るので、ドリルスタンドを買うことにしました。
治具に設置するようにするため加工しました。
何度も穴あけをしていると穴の淵が欠けるようになったので、当て板、捨て板を設置することにしました。
作った簡易ボール盤です。
バネは片方を外しました。
治具をもとに戻しました。
加工素材をこのように治具にセットします。
この様に簡易ボール盤に加工素材をセットした治具を入れクランプで固定しました。
このやり方で今後、加工していこうと思います。
２０２４年１２月０１日
直線経路の場合は簡易ボール盤を使えるのですが、曲線の場合はルーターを持っていないので彫刻刀で加工するほかありません。
ルーターがあればガイドさえ作れば同じものを精度よく簡単に量産できるのですが。
まあ、作ってもこれを３個なのでコツコツ削るしかありません。
加工完了しました。
これをばらして４個にして中にトンネルの経路を作ります。
工具は左から木工ドリルΦ２２，木工ヤスリ、砥石、他に紙やすり、彫刻刀、カッターです。
修正には木工ボンド。
次に製作したブロックを紹介します。
Ｂ０ ×１４
無加工ブロック
Ｂ１ ×１
スタート用ブロック
約４５度の傾斜をつけてビー玉を加速。

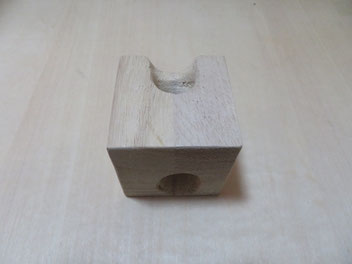

Ｂ２ ×４
上：直線経路
中：平行直線トンネル

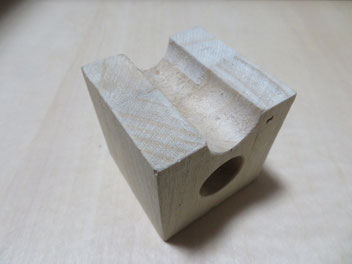

Ｂ３ ×２
上：直線経路
中：平行直線トンネル
下：平行直線経路
Ｂ４ ×４
上：直線経路
中：平行直線トンネル
下：直交直線トンネル
Ｂ５ ×４
上：十字直線経路
中：直線トンネル
Ｂ６ ×１
上：直線落下
下：６０度傾斜
反転落下加速用
Ｂ７ ×１０
上：十字直線経路中央落下
中：１５度傾斜
４方向落下加速中経路
Ｂ８ ×４
上：十字直線経路中央落下
下：４５度傾斜
４方向落下加速下経路
Ｂ９ ×４
上：直線経路
中：右Ｒ傾斜
下：右出口
Ｂ１０ ×２
上：直線経路
中：左Ｒ傾斜
下：左出口
Ｂ１１ ×２
上：１／４円
中：直線トンネル
Ｂ１２ ×２
上：１／４円
中：平行Ｒトンネル

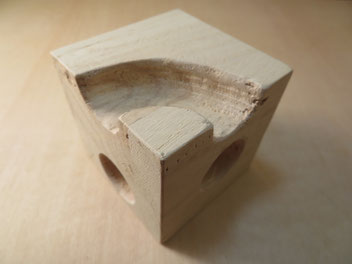

Ｂ１３ ×３
上：１／４円
中：右入口右Ｒ傾斜
下：右出口
Ｂ１４ ×１
上：１／４円
中：右入口左Ｒ傾斜
下：左出口
Ｂ１５ ×３
上：１／４円
中：左入口右Ｒ傾斜
下：右出口
Ｂ１６ ×１
上：１／４円
中：左入口左Ｒ傾斜
下：左出口
Ｂ１７ ×１
上：直線反転落下
中：１５度傾斜
反転落下加速１５度
Ｂ１８ ×１
上：直線落下
下：４５度傾斜
加速４５度
＋１ ×１
コース出口球受け
底板３００×４５０ｍｍでケースを作りました。
無加工：１４個
加工 ：５０個
受け皿： １個
以上で完了です。
